Cableadora tubular para alambres de cobre, aluminio y acero
La cableadora tubular serie JGG está diseñada para formar conductores y cordones a partir de alambres de cobre, aluminio, aleaciones de aluminio, acero recubierto de aluminio y acero. Las bobinas se alojan dentro de un cuerpo tubular giratorio que cablea los alambres alrededor del elemento central, permitiendo alcanzar velocidades de rotación de hasta 650 rpm y velocidades lineales de hasta 90 m/min. Las configuraciones disponibles admiten 6, 12 o 18 bobinas y permiten producir conductores cableados con diámetros de hasta Ø35 mm, según el modelo seleccionado. La máquina incorpora lubricación centralizada, sistema de doble cabrestante, recogida con eje, control PLC y supervisión mediante pantalla HMI para coordinar el proceso y mantener una operación estable.
Especificaciones técnicas
Cableadora tubular serie JGG
| Modelo | Diámetro del alambre individual (mm) | Diámetro del conductor cableado (mm) | Velocidad máxima de rotación (rpm) | Velocidad lineal máxima (m/min) |
| | Cobre y acero: 1,3-3,5 Aluminio: 1,7-4,6 | 15 | 650 | 90 |
| | Cobre: 2,0-5,0 Aluminio: 2,5-5,0 Acero: 1,8-4,5 | 15 | 600 | 90 |
| | Cobre: 2,0-5,0 Aluminio: 2,5-5,0 Acero: 1,8-4,5 | 15 | 450 | 70 |
| Modelo | Diámetro del alambre individual (mm) | Diámetro del conductor cableado (mm) | Velocidad máxima de rotación (rpm) | Velocidad lineal máxima (m/min) |
| | Cobre y acero: 1,3-3,5 Aluminio: 1,7-4,6 | 23 | 300 | 60 |
| | Cobre: 2,0-5,0 Aluminio: 2,5-5,0 Acero: 1,8-4,5 | 25 | 240 | 60 |
| | Cobre: 2,0-5,0 Aluminio: 2,5-5,0 Acero: 1,8-4,5 | 35 | 200 | 60 |
Configuración de la máquina
Configuración estándar
- Desbobinador
- Unidad cableadora tubular
- Estación de lubricación
- Portamatriz
- Caja de engranajes
- Sistema de cabrestantes
- Sistema de recogida y distribución con eje
- Sistema de regulación de velocidad en CC
- Sistema de control PLC Siemens
- Interfaz HMI con pantalla táctil
- Armaride control eléctrico
- Pupitre de mando
Equipos opcionales
- Sistema de accionamiento de CA mediante variador de frecuencia
- Sistema de recogida y distribución tipo pórtico
Características

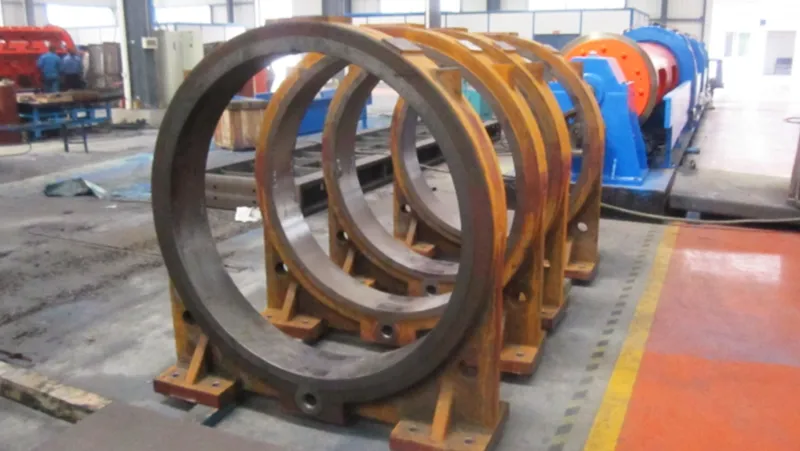

- La cableadora tubular serie JGG630 utiliza un cuerpo tubular giratorio sostenido por tres o más rodamientos de gran tamaño, lo que contribuye a mejorar la velocidad de operación, la estabilidad de funcionamiento y la vida útil de los rodamientos.

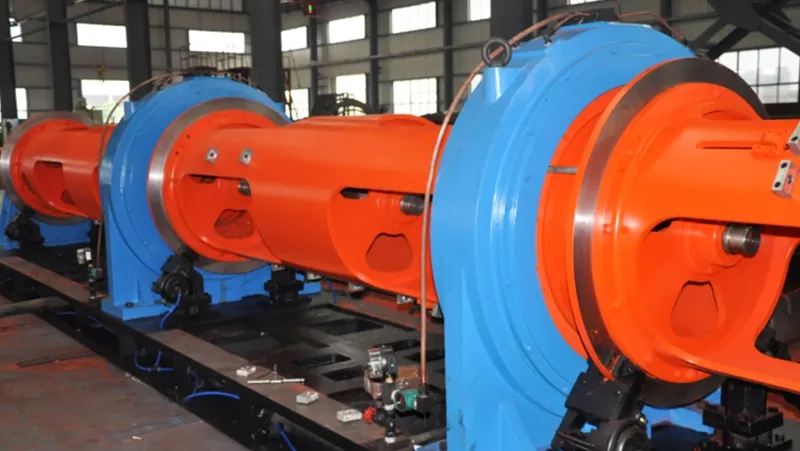

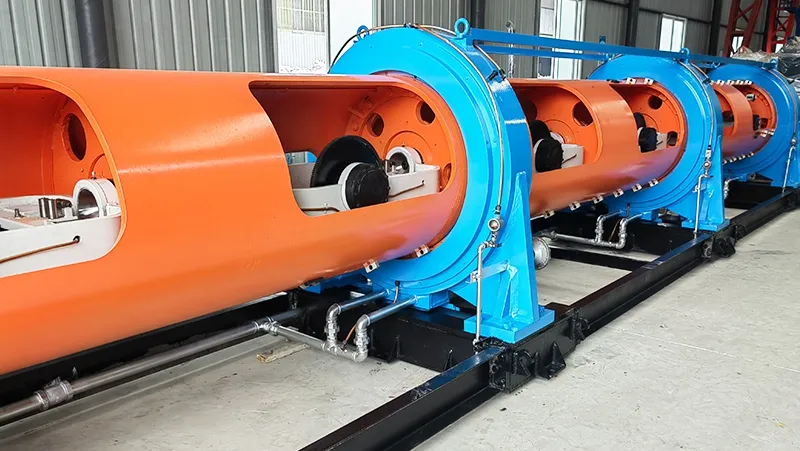

- El cuerpo tubular incorpora una estructura de tres ventanas. Después de la soldadura integral, se somete a una inspección para la detección de defectos y a un tratamiento térmico de alivio de tensiones. El mecanizado de precisión de las superficies interiores y exteriores proporciona una elevada rigidez, buena concentricidad y un equilibrado dinámico estable.

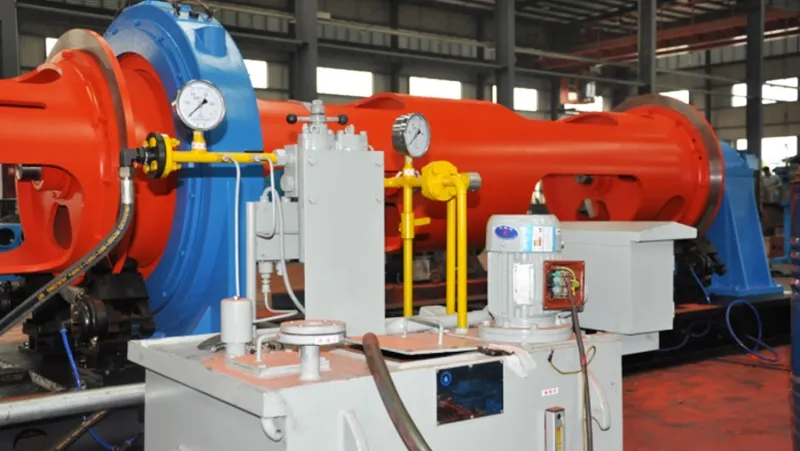

- Los rodamientos principales se lubrican mediante una estación específica. El sistema de sellado laberíntico ayuda a mantener la estanqueidad y a evitar fugas de lubricante.
- La bancada de la cableadora se fabrica con componentes de fundición sometidos a tratamiento térmico, lo que favorece la absorción de vibraciones y la estabilidad de la operación, además de facilitar la instalación, la puesta en marcha y el transporte.
- Los dos extremos del cuerpo tubular están apoyados sobre rodamientos auxiliares alojados en cajas de soporte, lo que contribuye a mantener la precisión de montaje y un funcionamiento uniforme.
- El sistema de arrastre utiliza una configuración de doble cabrestante, mientras que el contador de longitud combina medición mecánica y electrónica.

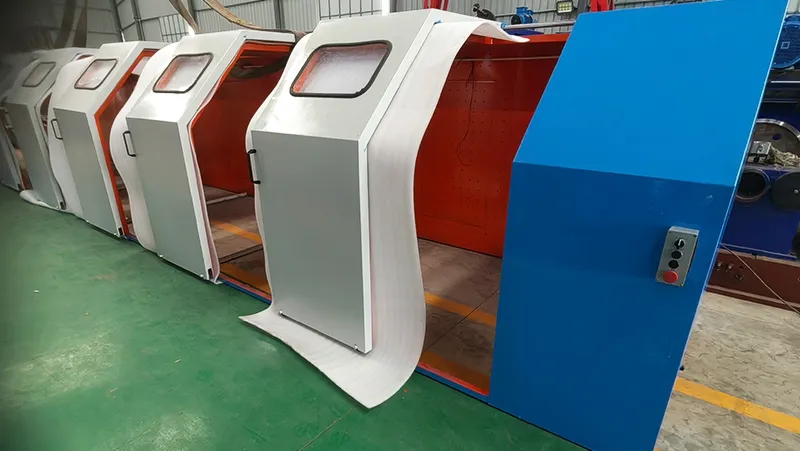

- El resguardo de seguridad incorpora una estructura deslizante fabricada con paneles de malla de acero estampada, proporcionando protección y facilitando el acceso a la máquina.
- La plataforma de control integra los sistemas mecánicos, eléctricos y de automatización e incorpora funciones de alarma de fallos y parada automática para mejorar la seguridad y la fiabilidad de la operación.
Deyang XDG diseña y fabrica maquinarias para las principales etapas de producción de alambres, conductores y cables, desde la colada continua y laminación de alambrón de cobre y aluminio hasta el trefilado, cableado, extrusión y acabado. Además del suministro de equipos individuales, desarrollamos configuraciones adaptadas a los requisitos técnicos, a la capacidad de producción y a la distribución de planta de cada fabricante. Nuestra gama de productos incluye líneas de colada continua y laminación, máquinas trefiladoras, cableadoras y reunidoras, líneas de extrusión, máquinas armadoras, equipos de apantallado y sistemas auxiliares de recogida, bobinado y embalaje. Estas soluciones se utilizan en la fabricación de conductores eléctricos, cables de potencia, cables de comunicación, cables fotovoltaicos y otros productos para aplicaciones industriales y energéticas.
