Máquina armadora con cinta y fleje de acero

Video
Máquinas armadoras
Contacto

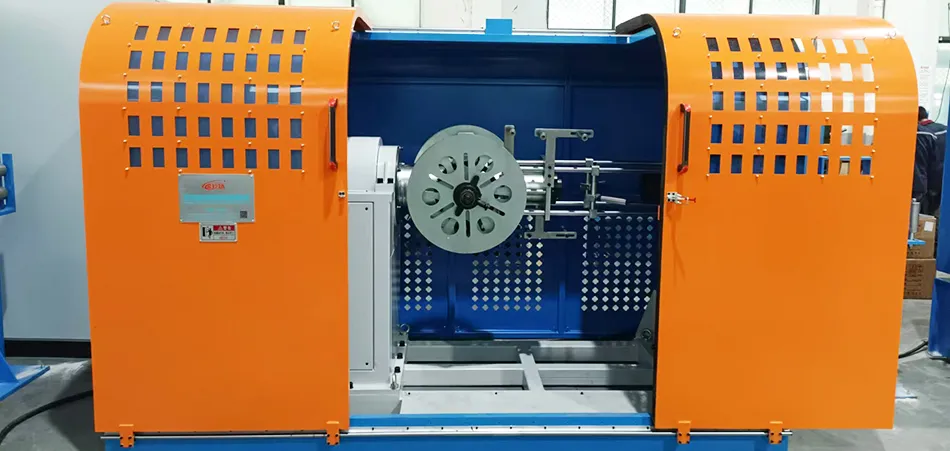

La máquina armadora aplica cinta o fleje de acero alrededor de cables de potencia, control y comunicación para formar una capa metálica de protección. El material se alimenta desde dos carretes y se enrolla helicoidalmente sobre el cable con un paso ajustable de 8-195 mm, reforzando su resistencia frente a impactos, compresión y otras solicitaciones mecánicas durante la instalación o el servicio. La serie está disponible para carretes nominales de Ø630, Ø710 y Ø800 mm, anchos de material de 5-60 mm y espesores de hasta 0,4 mm, según el modelo. Los cabezales alcanzan velocidades de rotación de hasta 350 rpm y pueden integrarse en líneas de producción para procesos posteriores de revestimiento y acabado.

Especificaciones técnicas
Modelo Ancho de la cinta o fleje (mm) Diámetro nominal del carrete (mm) Número de carretes Diámetro del orificio de paso (mm) Velocidad máxima del cabezal de armado (rpm) Paso de armado (mm) Espesor de la cinta o fleje de acero (mm)
YL-Ø630 30-50 Ø630 2 Ø120 350 8-195 ≤0,4
YL-Ø710 5-25 Ø710 2 Ø100 333 8-195 ≤0,2
YL-Ø800 30-60 Ø800 2 Ø130 350 8-195 ≤0,4
