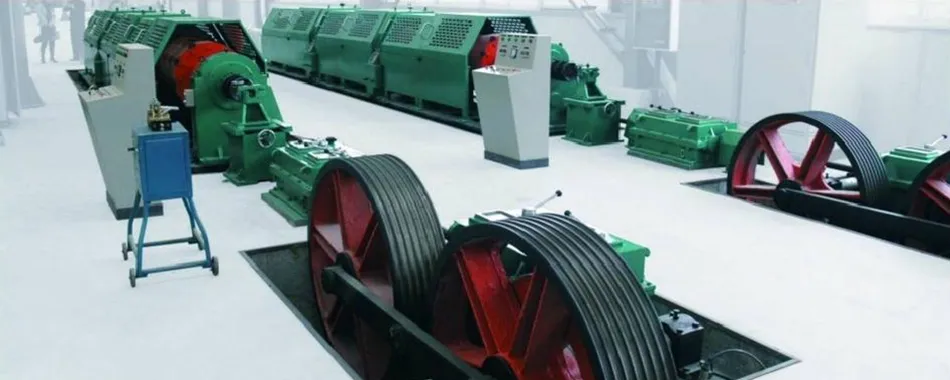

Cableadora tubular
(con apoyo sobre rodillos)
La cableadora tubular serie JG está diseñada para formar conductores y cordones a partir de alambres de cobre, aluminio, aleaciones de aluminio y acero. El cuerpo tubular giratorio se apoya sobre un conjunto de rodillos inferiores que sostiene la estructura durante la rotación y permite diferenciar esta versión de las cableadoras tubulares soportadas principalmente mediante rodamientos de gran diámetro. Según el modelo, la máquina admite configuraciones de 6 o 12 bobinas, alambres individuales de hasta Ø5 mm y conductores cableados con diámetros de hasta Ø25 mm. Las versiones disponibles utilizan transmisión por eje o transmisión flexible e incorporan sistemas de arrastre, recogida, regulación de velocidad y control eléctrico para coordinar el proceso de producción.
| Modelo | Diámetro del alambre individual (mm) | Diámetro del conductor cableado (mm) | Velocidad máxima de rotación (rpm) | Velocidad lineal máxima (m/min) | Tipo de transmisión |
| | Cobre: 1,0-2,5 Acero: 1,0-2,0 Aluminio: 1,0-4,0 | 12 | 600 | 80 | Transmisión por eje |
| | Cobre y acero: 1,3-3,5 Aluminio: 1,7-4,6 | 15 | 510 | 80 | Transmisión por eje |
| | Cobre y acero: 1,3-3,5 Aluminio: 1,7-4,6 | 15 | 350 | 70 | Transmisión flexible |
| | Cobre y acero: 1,3-3,5 Aluminio: 2,0-5,0 | 25 | 300 | 60 | Transmisión flexible |
| Cobre: 2,0-5,0 Aluminio: 2,5-5,0 Acero: 1,8-4,5 | 15 | 300 | 70 | Transmisión por eje |
Configuración estándar (JG500/6, JG630/6)
- Desbobinador
- Unidad cableadora tubular
- Portamatriz
- Caja de engranajes
- Sistema de cabrestantes
- Sistema de recogida y distribución con eje
- Sistema de regulación de velocidad en CC
- Armaride control eléctrico
- Pupitre de mando
Equipos opcionales
- Sistema de accionamiento de CA mediante variador de frecuencia
- La cableadora tubular incorpora un cuerpo giratorio apoyado sobre rodillos inferiores, lo que contribuye a mantener una operación estable y un funcionamiento fiable durante el proceso de cableado.
- El cuerpo tubular se fabrica mediante soldadura integral y posteriormente se somete a una inspección para detectar posibles defectos y a un tratamiento térmico de alivio de tensiones. El mecanizado de precisión de las superficies interiores y exteriores permite obtener una elevada concentricidad y un equilibrado dinámico estable.
- La bancada de la cableadora se fabrica con componentes de fundición sometidos a tratamiento térmico, lo que favorece la absorción de vibraciones y la estabilidad de la operación, además de facilitar la instalación, la puesta en marcha y el transporte.
- Los dos extremos de la máquina principal están apoyados sobre rodamientos auxiliares alojados en cajas de soporte, lo que contribuye a mantener la precisión del montaje y un funcionamiento uniforme.
- El resguardo de seguridad utiliza una estructura deslizante con paneles de malla de acero estampada, facilitando el acceso a la máquina y manteniendo la protección del operador.
- La plataforma de control integra los sistemas mecánicos, eléctricos y de automatización. La regulación digital de velocidad en CC, las alarmas de fallos y las funciones de parada automática contribuyen a mejorar la seguridad de producción y la fiabilidad del equipo.
