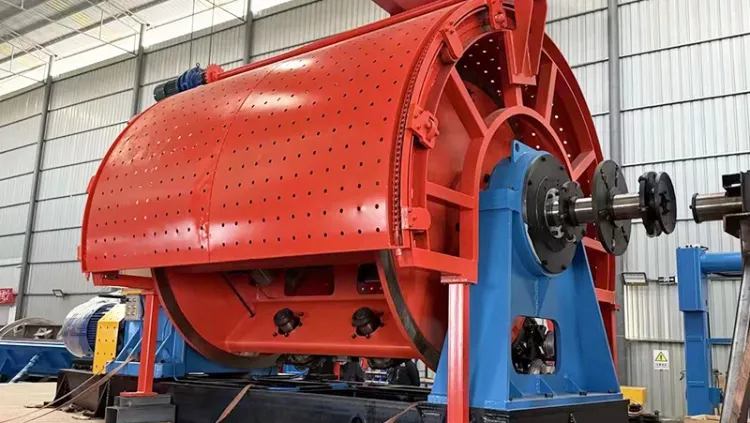

Cableadora rígida con transmisión por eje común
La cableadora rígida con transmisión por eje está diseñada para fabricar conductores de cobre, aluminio, aleaciones de aluminio y conductores de aluminio reforzados con acero (ACSR), además de procesar alambres aislados y perfilados. Las series JLK500, JLK630 y JLK710 ofrecen distintas configuraciones de jaulas, desde 6+12 hasta 6+12+18+24+30 bobinas, lo que permite adaptar la máquina a diferentes estructuras y diámetros de conductor. Las jaulas se accionan mediante una transmisión mecánica centralizada compuesta por motor principal, eje de transmisión, reductora y caja de engranajes de 36 pasos, facilitando el ajuste del paso de cableado según los requisitos de producción. Dependiendo del modelo, la máquina puede producir conductores cableados de hasta Ø55 mm y, mediante una unidad de compactación, obtener secciones redondas, semicirculares o sectoriales destinadas a cables de potencia, distribución y transmisión eléctrica.
Especificaciones técnicas
Cableadora rígida serie JLK500
| Modelo | Diámetro del alambre individual (mm) | Diámetro del conductor cableado (mm) | Velocidad de la jaula (rpm) | Paso de cableado (mm) |
| | Cobre: 1,5-4,5 Aluminio: 1,8-5,0 | 25 | 68-190 | 35-761 |
| | 35 | 58-190 | 35-892 | |
| | 45 | 49-162 | 41-1052 |
| Modelo | Diámetro del alambre individual (mm) | Diámetro del conductor cableado (mm) | Velocidad de la jaula (rpm) | Paso de cableado (mm) |
| | Cobre: 1,5-4,5 Aluminio: 1,8-5,0 | 45 | 54-207 | 38-1104 |
| 45 | 54-176 | 45-1104 | ||
| Cobre: 1,5-4,5 Aluminio: 1,8-5,0 | 35 | 64-207 | 38-930 | |
| | 45 | 54-207 | 38-1104 | |
| | 55 | 45-207 | 38-1324 | |
| | 45 | 54-176 | 45-1104 | |
| | 55 | 45-176 | 45-1324 |
| Modelo | Diámetro del alambre individual (mm) | Diámetro del conductor cableado (mm) | Velocidad de la jaula (rpm) | Paso de cableado (mm) |
| | Aluminio: 1,8-5,0 Alambre de aleación, diámetro equivalente: 2,8-6,0 | 35 | 48-156 | 37-924 |
| | 45 | 42-156 | 37-1041 | |
| | 45 | 42-132 | 44-1041 |
Configuración de la máquina
Configuración estándar
- Desbobinador con eje FN1600
- Jaulas de cableado
- Sistema integradde carga y descarga de bobinas individuales con carga lateral
- Portamatriz ajustable de reunión con unidad de compactación
- Reductora principal y caja de engranajes de 36 pasos
- Contador de longitud
- Sistema de doble cabrestante de arrastre activcon separador de alambres
- Sistema de recogida y distribución con eje
- Sistema de regulación de velocidad en CC
- Armaride control eléctricy pupitre de mando
- Sistema de protección de seguridad deslizante en línea
Equipos opcionales
- Desbobinador PND500
- Desbobinador PND630
- Sistema lateral horizontal integradde carga y descarga de bobinas
- Sistema de discos de posicionamientpara conductores perfilados
- Sistema de recogida y distribución tippórtico
- Sistema de accionamientde CA mediante variador de frecuencia
- Sistema de control mediante servomotores
- Sistema de protección de seguridad deslizante tiparco
- Sistema motorizadde protección de seguridad giratoria
Características
- Cuandincorpora una unidad de compactación, la cableadora puede producir conductores compactados de cobre y aluminicon secciones redondas, semicirculares sectoriales.
- La cableadora rígida está disponible con sistemas integrados de manipulación para carga de bobinas individuales carga lateral y es compatible con bobinas PND500, PND630 y PND710.
- Las bobinas se distribuyen uniformemente alrededor de cada jaula de cableaden cuatrsecciones. Esta disposición proporciona una estructura rígida y contribuye a mantener un funcionamientestable a velocidades elevadas.
- El control de tensión dentrde las jaulas puede configurarse mediante un sistema mecánicmediante una combinación de control mecánico, neumáticcon válvula proporcional y ultrasónicpara mantener una formación estable del conductor.
- El sistema de detección de rotura de alambre detiene automáticamente la máquina cuandidentifica una interrupción, ayudanda proteger la calidad del producty reducir los tiempos de parada.
- La cableadora rígida incorpora regulación digital de velocidad en CC y una plataforma de control inteligente basada en PLC. Los datos de medición, el estadoperativo, las alarmas y la información de fallos se muestran mediante la interfaz HMI para facilitar la supervisión y la operación.
- La máquina incorpora una caja de engranajes de 36 pasos y un sistema de doble cabrestante de arrastre activcon separador de alambres, lque ayuda a mantener el avance del conductor y a reducir el riesgde roces daños superficiales durante el cableado.
Deyang XDG diseña y fabrica maquinarias para las principales etapas de producción de alambres, conductores y cables, desde la colada continua y laminación de alambrón de cobre y aluminio hasta el trefilado, cableado, extrusión y acabado. Además del suministro de equipos individuales, desarrollamos configuraciones adaptadas a los requisitos técnicos, a la capacidad de producción y a la distribución de planta de cada fabricante. Nuestra gama de productos incluye líneas de colada continua y laminación, máquinas trefiladoras, cableadoras y reunidoras, líneas de extrusión, máquinas armadoras, equipos de apantallado y sistemas auxiliares de recogida, bobinado y embalaje. Estas soluciones se utilizan en la fabricación de conductores eléctricos, cables de potencia, cables de comunicación, cables fotovoltaicos y otros productos para aplicaciones industriales y energéticas.
