Cableadora rígida con accionamiento independiente por jaula
La cableadora rígida con accionamiento independiente está diseñada para fabricar conductores de cobre, aluminio, aleaciones de aluminio y conductores de aluminio reforzados con acero (ACSR), además de procesar alambres aislados para diferentes estructuras de cable. Cada jaula de cableado dispone de un accionamiento independiente, lo que permite ajustar individualmente su velocidad y coordinar el paso de cableado mediante el sistema de control. Las configuraciones disponibles admiten hasta cuatro jaulas con 6, 12, 18, 24 o 30 bobinas y permiten producir conductores cableados de hasta Ø55 mm. Mediante una unidad de compactación, la máquina puede fabricar conductores redondos, semicirculares o sectoriales destinados a cables de potencia, distribución y transmisión eléctrica.
Especificaciones técnicas
| Modelo | Diámetro del alambre individual (mm) | Diámetro del conductor cableado (mm) | Velocidad máxima de la jaula (rpm) | Paso de cableado (mm) |
| | Cobre: 1,5-4,5 Aluminio: 1,8-5,0 | 45 | 249 | 38-1100 |
| | 45 | 210 | 45-1100 | |
| | 55 | 210 | 45-1297 | |
| | Aluminio: 1,8-5,0 Alambre de aleación, diámetro equivalente: 2,8-6,0 | 45 | 169 | 40-1136 |
| | 45 | 210 | 45-1136 | |
| | 55 | 210 | 45-1340 |
Configuración principal
Configuración estándar
- Desbobinador con eje FN1600

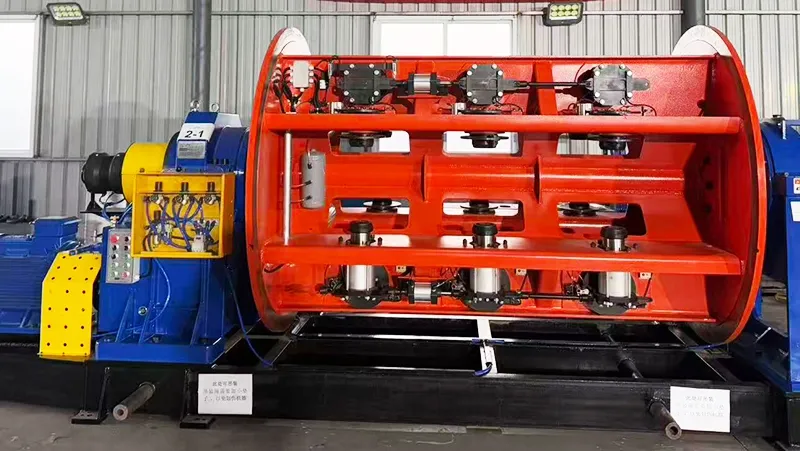

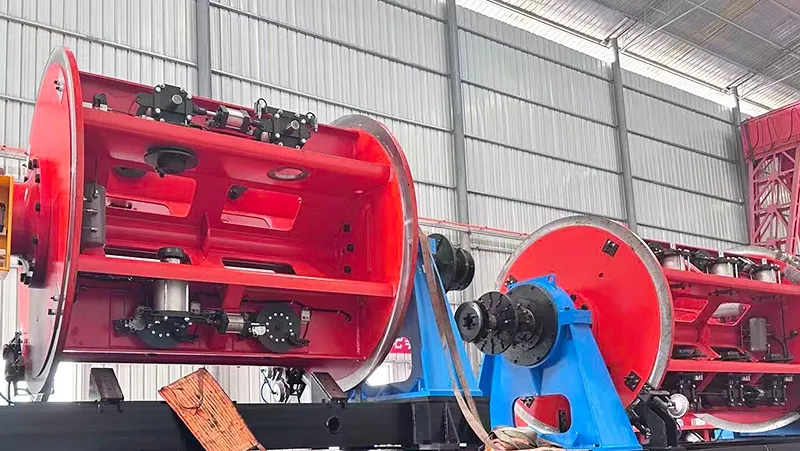

- Jaulas de cableado
- Sistema integradde carga y descarga de bobinas
- Portamatrices ajustable de reunión con unidad de compactación
- Contador de longitud
- Sistema de doble cabrestante de arrastre activcon separador de alambres
- Sistema de recogida y distribución tippórtico
- Sistema de regulación de velocidad en CC
- Armaride control eléctricy pupitre de mando

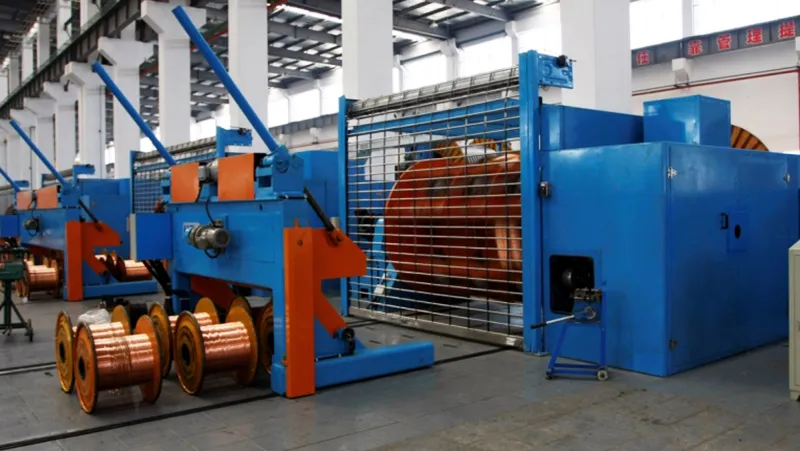

- Sistema de protección de seguridad deslizante en línea
Equipos opcionales
- Desbobinador PND630
- Desbobinador PND710
- Portamatriz con preformador y accionamientmediante eje de transmisión común
- Sistema de discos de posicionamientpara conductores perfilados
- Sistema lateral horizontal integradde carga y descarga de bobinas
- Sistema de control con accionamientde CA mediante variador de frecuencia
- Sistema motorizadde protección de seguridad giratoria
Características
- Cada jaula de cableado y el sistema de cabrestantes disponen de motores independientes, lo que permite ajustar individualmente su velocidad y mejorar el control del proceso. Las jaulas se accionan mediante transmisión por correas síncronas.
- La cableadora es compatible con bobinas PND630 y PND710 e incorpora un sistema integrado de manipulación con carga lateral para facilitar las operaciones de carga y descarga.

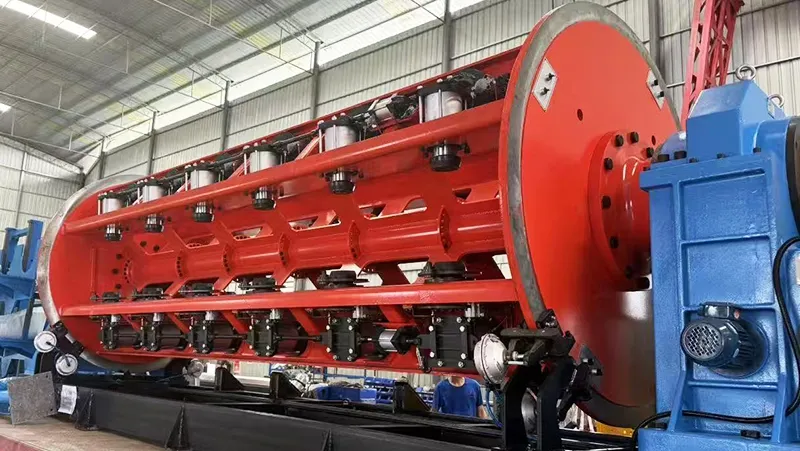

- Las bobinas se distribuyen uniformemente alrededor de cada jaula de cableado en cuatro secciones, facilitando el acceso durante los cambios. La estructura rígida de la máquina contribuye a mantener una operación estable a velocidades elevadas.

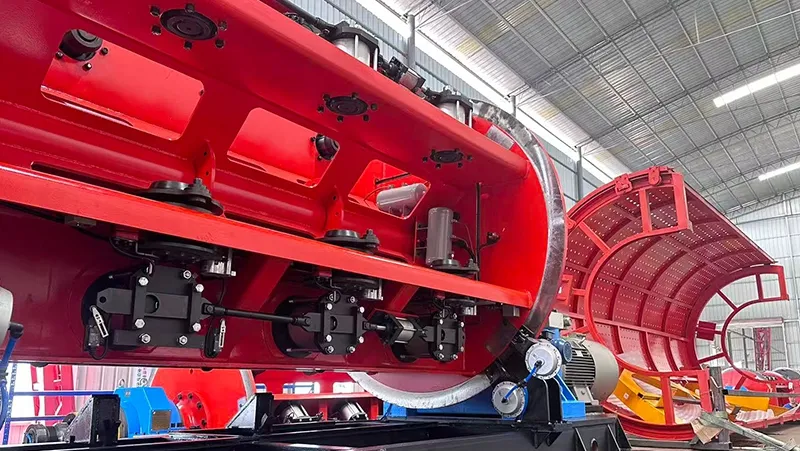

- El control de tensión dentro de las jaulas combina sistemas mecánicos, neumáticos mediante válvulas proporcionales y control ultrasónico para mantener una formación uniforme del conductor durante la producción.
- El sistema de doble cabrestante de arrastre activo incorpora un separador de alambres que ayuda a evitar el roce entre los elementos del conductor durante el proceso de cableado.
- El sistema de detección de rotura de alambre detiene automáticamente la máquina cuando identifica una interrupción, contribuyendo a proteger la calidad del producto y reducir los tiempos de parada.
- La cableadora incorpora regulación digital de velocidad en CC y una plataforma de control inteligente basada en PLC. Los datos de producción, el estado operativo, las mediciones, las alarmas y la información de fallos se muestran mediante una interfaz HMI para facilitar la supervisión y la gestión del proceso.
