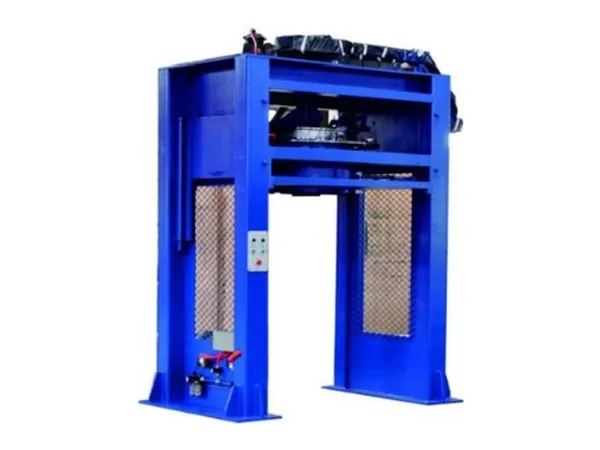

Encestadora vertical por caída para alambre y cable
La encestadora vertical por caída, conocida en inglés como vertical drop coiler, está diseñada para recoger alambres de cobre y aluminio o cables extruidos procedentes de máquinas trefiladoras y líneas de aislamiento. El producto se deposita dentro de una cesta mediante un mecanismo excéntrico que forma capas desplazadas con patrón de roseta, aprovechando el volumen disponible y evitando una acumulación irregular. La máquina procesa diámetros indicados de 1,3-4,5 mm, alcanza velocidades de recogida de hasta 25 m/s y admite cargas de hasta 2000 kg. Sus dos posiciones de recogida, el sistema neumático de acumulación y el carro automático permiten efectuar el cambio de cesta manteniendo la continuidad de la línea.
| Diámetro del alambre o cable (mm) | 1,3-4,5 (alambre duro ≥1,38) |
| Velocidad máxima de recogida (m/s) | 25 |
| Diámetro nominal del carrete (mm) | Ø850 |
| Peso máximo de carga (kg) | 2000 |
| Dimensiones de la cesta de recogida (mm) | Ø1000 × Ø600 × 1700 |
| Número de posiciones de recogida | 2 |
Notas
Para alambre recocido, la velocidad de recogida se selecciona en función de la velocidad de recocido.
Para alambre duro o sin recocer, la velocidad de recogida se selecciona de acuerdo con la velocidad de salida de la máquina principal.
- Bastidor principal
- Mecanismde bobinado
- Mecanismde bobinadtiproseta
- Sistema neumático
- Carrde recogida
- El patrón de roseta se forma mediante un mecanismo excéntrico combinado con un sistema de acumulación. El alambre se introduce en la zona interior de la cesta y se deposita progresivamente en capas ordenadas.
- Durante el cambio de cesta, el mecanismo de acumulación se acciona mediante cilindros neumáticos y barras conectadas por cadenas, permitiendo mantener el funcionamiento sin detener la línea.
- El sistema neumático interviene en las operaciones de frenado, cambio de cesta y sujeción del alambre para mantener una operación uniforme.
- El carro de recogida está compuesto por un bastidor, ruedas de desplazamiento y un sistema de accionamiento. Al alcanzarse la longitud programada, avanza o retrocede automáticamente para efectuar el cambio de cesta.
