LHD450
Trefiladora de desbaste para alambrón de aluminio

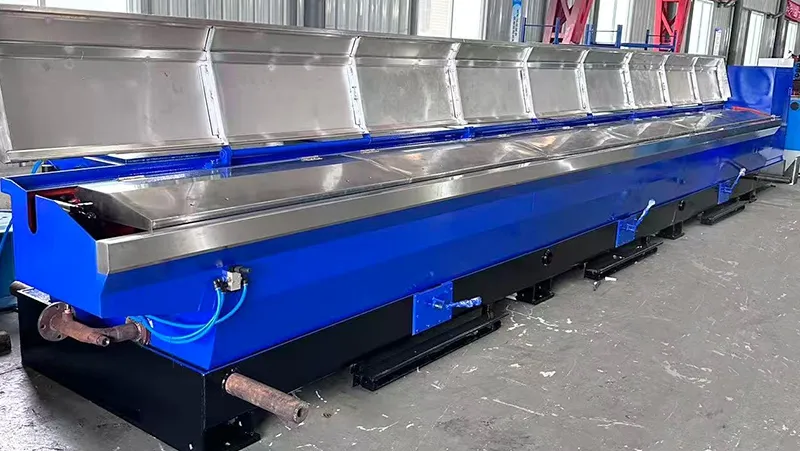

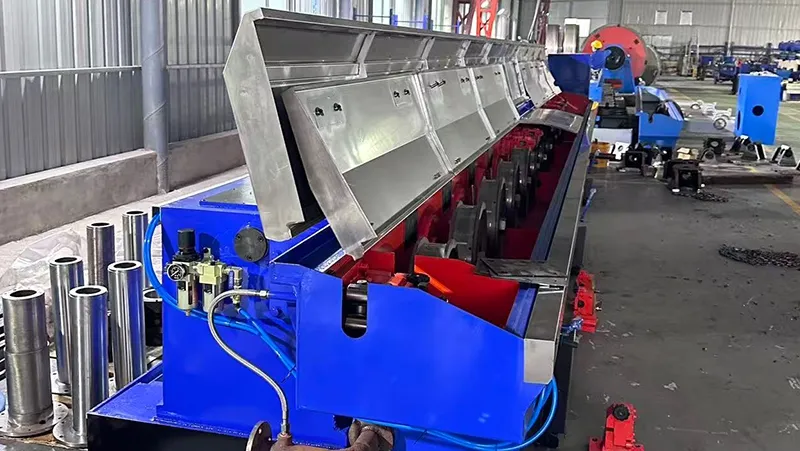

La trefiladora de aluminio LHD450, también denominada desbastadora de aluminio, procesa alambrón de aluminio estándar y aleaciones de Ø9,5 mm para obtener alambres individuales destinados a la fabricación de cables y conductores eléctricos. El material atraviesa de forma sucesiva 9, 11 o 13 hileras de trefilado, según el modelo seleccionado, reduciendo progresivamente su sección hasta alcanzar diámetros de salida de 1,6-4,5 mm. Las diferentes configuraciones permiten adaptar la velocidad y el grado de reducción a las características del aluminio procesado, con velocidades máximas de hasta 25 m/s. La máquina incorpora acumulador de alambre, sistemas de refrigeración y lubricación, control PLC y recogida neumática con doble carrete para favorecer la continuidad del proceso y preparar el producto para operaciones posteriores de cableado, reunido y aislamiento.
Especificaciones técnicas
Trefiladoras de desbaste para aleaciones de aluminio serie LHD450
| Modelo | Número de hileras de trefilado | Diámetro del alambrón de entrada (mm) | Diámetro del alambre de salida (mm) | Velocidad máxima de trefilado (m/s) | Aplicación |
| | 9 | Ø9,5, aleación de aluminio | 3,5-4,5 | 16 | Trefilado de aleaciones de aluminio; también compatible con aluminio estándar |
| Ø9,5, aluminio estándar | 3,3-4,5 | 20 | |||
| | 11 | Ø9,5, aleación de aluminio | 2,8-4,5 | 20 | |
| Ø9,5, aluminio estándar | 2,6-4,5 | 23 | |||
| | 13 | Ø9,5, aleación de aluminio | 2,3-4,5 | 21 | |
| Ø9,5, aluminio estándar | 2,1-4,5 | 25 |
| Modelo | Número de hileras de trefilado | Diámetro del alambrón de entrada (mm) | Diámetro del alambre de salida (mm) | Velocidad máxima de trefilado (m/s) | Aplicación |
| | 9 | Ø9,5 | 2,8-4,5 | 20 | Para el trefilado de aluminio estándar |
| | 11 | Ø9,5 | 2,3-4,5 | 22 | |
| | 13 | Ø9,5 | 1,6-4,5 | 25 |
Configuración estándar
- Desbobinador rotativde doble cabezal
- Unidad de trefilado
- Acumulador de alambre
- Unidad neumática de recogida con doble carrete
- Unidad de apuntade introducción del alambre en las hileras
- PLC Siemens
- Sistema de regulación de velocidad en CC
- Interfaz HMI con pantalla táctil
- Armaride control eléctrico
- Pupitre de mando
- Sistema de refrigeración y lubricación de las hileras de trefilado

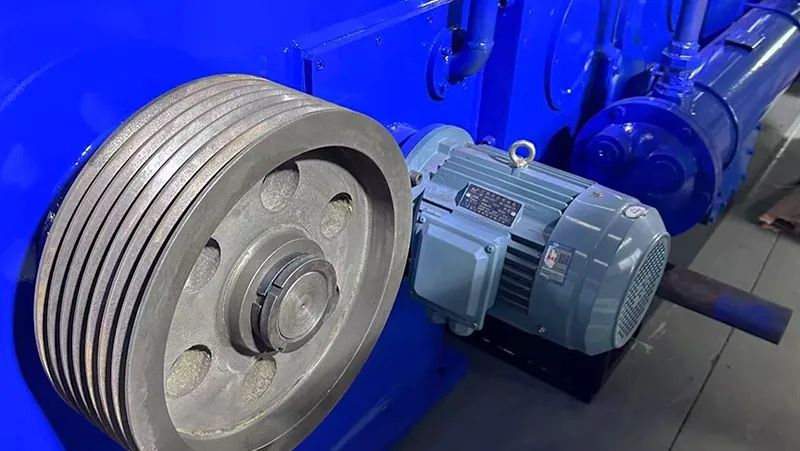

- Sistema de refrigeración y lubricación de la transmisión por engranajes
- Bancada inclinada para recogida de aceite
Características
- El sistema neumático de recogida con doble carrete alcanza rápidamente la velocidad necesaria para el cambio y permite efectuar la transferencia cuando la velocidad desciende a 8-12 m/s, reduciendo las interrupciones durante la producción.
- Durante el cambio de carrete, el diámetro del alambre en el extremo inicial se mantiene dentro de una tolerancia de ±0,01 mm, lo que ayuda a reducir la generación de material de descarte.

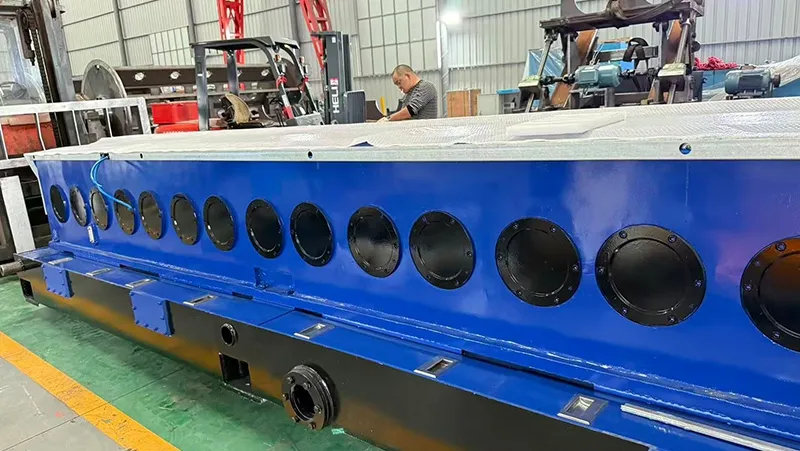

- Las aberturas de acceso para mantenimiento en el depósito de lubricante de trefilado facilitan el desmontaje de componentes, la inspección interna y las tareas periódicas de servicio.
- El carro distribuidor incorpora una estructura de doble apoyo para proporcionar un funcionamiento más estable, mientras que la posición de inversión puede ajustarse eléctricamente durante la producción.
- El acumulador de alambre utiliza un potenciómetro sin contacto, que proporciona una regulación lineal estable, una respuesta más rápida durante el cambio de carrete y una mayor vida útil del sistema.

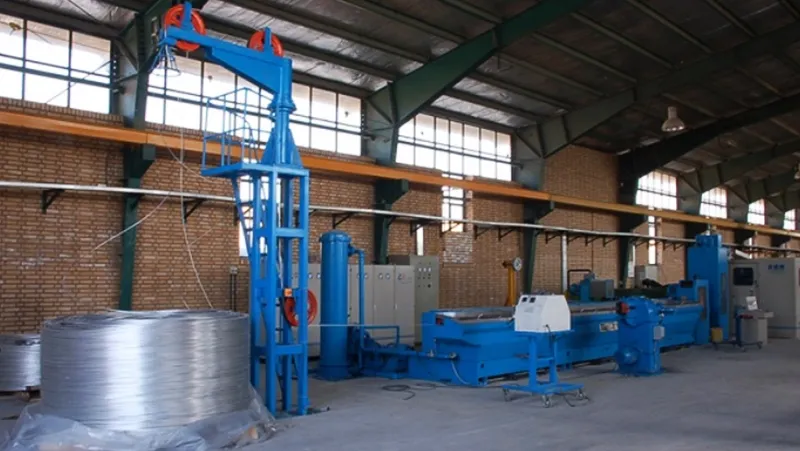

- El desbobinador rotativo dispone de dos posiciones de trabajo, lo que permite continuar la alimentación y el empalme del alambrón sin detener la máquina trefiladora principal.
- Si el desbobinador rotativo detecta una anomalía en la alimentación del alambrón, la trefiladora se detiene automáticamente para evitar fallos de trefilado o daños en el alambre.
- El sistema digital de regulación de velocidad en CC, junto con el PLC, la visualización de mediciones y fallos, las alarmas y la parada automática, permite controlar de forma centralizada el funcionamiento de la línea de trefilado.
